Sebagai salah satu alat pemotong paling inti dalam permesinan modern, disemenpabrik akhir karbidabanyak digunakan dalam cetakan, mobil, dirgantara, peralatan medis dan industri lainnya. Meskipun terlihat seperti alat kecil, alat ini mewujudkan ilmu material yang kompleks, metalurgi serbuk, permesinan presisi, dan teknologi rekayasa permukaan. Artikel ini akan menjelaskan proses pembuatan pabrik akhir karbida semen mulai dari persiapan bahan mentah hingga pemeriksaan akhir, membantu pembaca dan pembeli profesional untuk mendapatkan pemahaman lebih dalam tentang nilai proses dan konten teknisnya.
Sistem bahan baku: lebih dari sekedar tungsten karbida + kobalt
Kebanyakan pemotong penggilingan karbida menggunakan tungsten karbida (WC) sebagai fase keras dan kobalt (Co) sebagai pengikat, namun detail di baliknya lebih rumit:
Ukuran partikel WC:menentukan keseimbangan antara kekerasan dan ketangguhan. Partikel halus (0,2–0,6 μm) cocok untuk pemotongan ringan dan berpresisi-tinggi; partikel sedang atau kasar (0,8–1,2 μm) lebih tahan aus-dan cocok untuk pemotongan terputus-putus.
Konten kobalt:umumnya 5-12%. Lebih banyak kobalt berarti ketangguhan dan ketahanan terhadap chipping yang lebih baik, tetapi kekerasannya lebih rendah; lebih sedikit kobalt berarti lebih keras tetapi lebih rapuh.
Elemen paduan:TiC (titanium karbida), TaC (tantalum karbida), NbC (niobium karbida), dll. ditambahkan sesuai kebutuhan untuk meningkatkan kekerasan suhu tinggi, ketahanan oksidasi, atau kekerasan merah.
Resep bahan ini merupakan parameter produksi yang penting dan merupakan inti dari perbedaan kinerja pemotong frais.
Metalurgi Serbuk: Titik Kontrol Utama dari Batching hingga Sintering
Pengumpulan presisi dan penggilingan bola basah
- Bubuk perlu dicampur secara merata dengan kobalt dengan penggilingan bola basah:
- Tambahkan media ball milling (bola karbida)
- Tambahkan media seperti etanol atau heksana untuk mencegah oksidasi bubuk
- Pastikan ukuran dan distribusi partikel seragam selama 12–48 jam
Pengeringan dan pengayakan
- Cairan ball milling dihilangkan untuk mendapatkan bubuk dengan fluiditas yang baik.
Mendesak
- Menggunakan cetakan bertekanan tinggi atau pengepresan isostatik dingin:
- Tekanan seringkali mencapai 1500–2000 bar
- Setelah ditekan, terbentuk "billet hijau", dengan kepadatan sekitar 50-60% dari kepadatan teoritis.
Sintering vakum atau sintering tekanan
- Suhu biasanya 1350–1500 derajat
- Lingkungan vakum untuk mencegah oksidasi
- Beberapa-produk kelas atas menggunakan pengepresan isostatik panas (HIP): sintering dan tekanan pada saat yang bersamaan, mengurangi porositas, meningkatkan kepadatan dan ketangguhan
Tahap ini adalah tautan utama yang menentukan fluktuasi kinerja: perbedaan kecil dalam kumpulan bubuk yang sama dan sedikit fluktuasi dalam parameter sintering dapat menyebabkan perbedaan dalam daya tahan alat.
Inspeksi kosong dan-persiapan front-end
Setelah sintering, blanko karbida yang disemen harus:
- Pengukuran dimensi: apakah memenuhi persyaratan untuk penggilingan selanjutnya
- Inspeksi penampilan: pori-pori, retakan, sintering tidak rata
- Uji kekerasan: biasanya HRA 90–93
Hanya setelah benda kerja lolos pengujian,-penggilingan CNC presisi tinggi dapat dilakukan.
Geometri dan desain: jiwa dari kinerja alat
Geometri pemotong frais secara langsung menentukan evakuasi chip, kecepatan potong, kekakuan pahat, dan kekasaran permukaan:
|
Parameter geometris |
Pengaruh |
|
Sudut Heliks |
Ruang pelepasan chip, distribusi gaya potong yang besar |
|
Sudut Depan |
Kecepatan potong, kekuatan mutakhir |
|
Sudut Belakang |
Gesekan alat, ketebalan pemotongan |
|
Jumlah bilah |
Kemampuan evakuasi chip vs stabilitas pemotongan |
|
Radius-tepi mikro |
Resistensi chipping vs ketajaman awal |
Misalnya:
- Sudut heliks tinggi (45 derajat): cocok untuk baja tahan karat dan paduan aluminium, pemrosesan mudah tetapi mengurangi kekakuan;
- Sudut heliks rendah (30 derajat ): cocok untuk baja karbon dan besi tuang, evakuasi chip lambat tetapi kekakuan alat lebih baik.
Desainer sering menggunakan CAE atau simulasi pemotongan untuk mengoptimalkan parameter ini guna menyeimbangkan daya tahan dan efisiensi pemotongan.

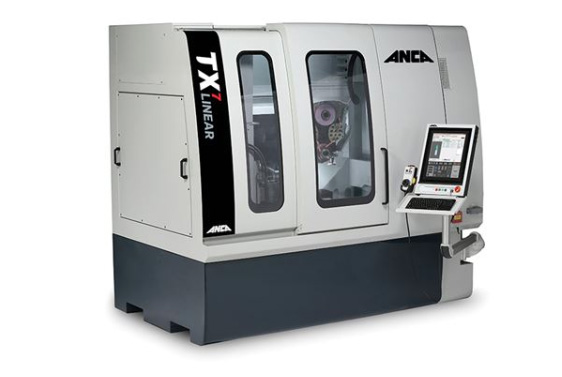

Penggilingan CNC: Memahat Material menjadi-Alat Berperforma Tinggi
Inti dari pemotong penggilingan-berperforma tinggi berasal dari desain geometris yang kompleks dan penggilingan presisi tingkat mikron-.
Alur spiral
- Penggiling alat CNC lima-sumbu atau-multi-sumbu (merek yang umum digunakan seperti Walter, ANCA, dll.)
- Sudut heliks umumnya 20–45 derajat: sudut yang kecil menghasilkan evakuasi chip yang buruk, sudut yang besar menghasilkan evakuasi chip yang baik tetapi kekakuan pahat lemah
- Kedalaman alur spiral, desain permukaan bawah, dll. memengaruhi ruang pelepasan chip
Sudut garu dan sudut relief ujung tombak
- Sudut penggaruk besar → pemotongan ringan tetapi ujung tombak tipis; sudut penggaruk kecil → ujung tajam yang kuat tetapi pemotongan berat
- Sudut belakang yang besar → mengurangi gesekan tetapi melemahkan dukungan
Tepi ujung dan busur
- Pemotong penggilingan-ujung bola dan pemotong penggilingan hidung bulat memerlukan penggilingan permukaan spasial yang rumit
- Kesalahan akurasi biasanya perlu dikontrol dalam ±0,005 mm
Perawatan-tepi mikro
Produk-kelas atas sering kali memiliki sudut agak membulat:
- R0,02–0,05mm
- Meningkatkan kekuatan dan mengurangi keausan awal
Lapisan permukaan: "baju besi tak terlihat" dari nanoteknologi
Sebagian besar pemotong penggilingan modern dilapisi dengan PVD (deposisi uap fisik) atau CVD (deposisi uap kimia):
- PVD TiAlN / AlCrN: Tahan panas tinggi, cocok untuk pemotongan kering dan kecepatan tinggi
- Lapisan seperti berlian DLC-: gesekan ultra-rendah, cocok untuk logam non-besi
- Struktur-multi-lapisan-lapisan nano: Menggabungkan-lapisan tahan aus dan lapisan-tahan panas, kinerjanya lebih seimbang
Parameter utama:ketebalan, kekerasan, tegangan internal dan kekuatan ikatan.
Terlalu tebal akan menyebabkan keruntuhan; terlalu tipis akan menyebabkan kegagalan dengan cepat; lapisan harus menutupi ujung tombak secara merata tanpa mempengaruhi keakuratan geometrik.
Sistem pengujian dan kontrol kualitas
Item inspeksi umum untuk pemotong penggilingan karbida:
- Diameter luar, diameter betis, panjang: mesin pengukur tiga{0}}koordinat atau mesin pengukur diameter laser
- Konsentrisitas/runout radial: biasanya dikontrol Kurang dari atau sama dengan 0,01 mm
- Sudut heliks/sudut depan/sudut belakang: deteksi optik
- Kekerasan dan struktur mikro: memastikan konsistensi material
- Ketebalan dan daya rekat lapisan: SEM dan uji gores
Proses inspeksi pabrik:
Kosong → Penggilingan → Pelapisan → Inspeksi Penampilan → Pengukiran Laser → Inspeksi Penuh atau Inspeksi Pengambilan Sampel pada Produk Jadi
Akhir artikel
Pemotong penggilingan karbida{0}}berkualitas tinggi bukan hanya kumpulan bahan dan peralatan, namun juga merupakan upaya akhir dalam pengerjaan, pengujian, dan detail. Hanya dengan memahami logika proses di baliknya kita dapat benar-benar memilih alat yang tepat untuk mengurangi biaya dan meningkatkan efisiensi.
